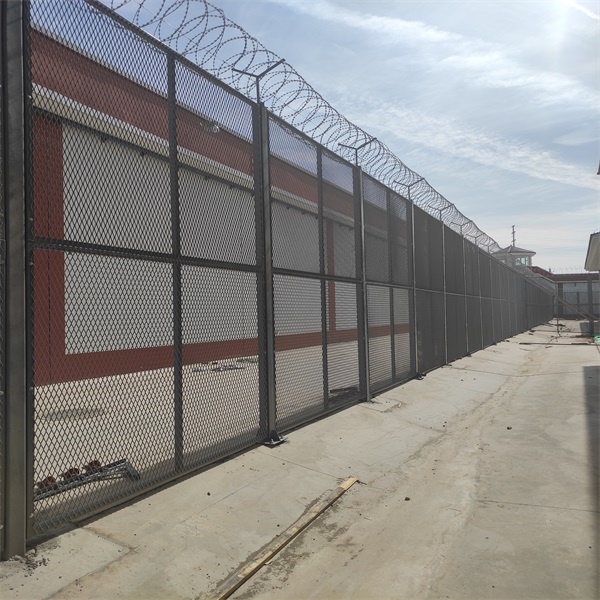

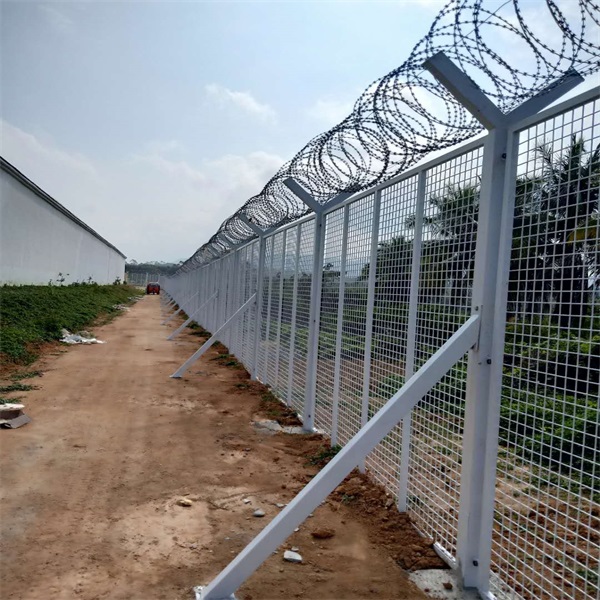

监狱刺丝滚笼隔离网设计制作要求:整个系统是由:Y型立柱、刺丝滚笼隔离网网片、蛇腹型不锈钢刀刺网及安装附件组成。
监狱刺丝滚笼隔离网参数
监狱刺丝滚笼隔离网立柱: 80mmX 80mm X 5. 0m热镀锌方钢管,地上高度4500mm,地下高度700mm (需加横筋固定)，立柱采用 Q235方管，立柱顶部戴方帽，厚度5cm,留灯安装孔，院子四角采用与门柱相近的装饰柱,顶部安灯。 监狱刺丝滚笼隔离网网片:宽2500m、高2000mm, 分上下二层结构，总高4米;上下层之间边耳连接，根据需要做加强折弯，确 保网片不变形。.
监狱刺丝滚笼隔离网网孔及丝径:高纯度合金低碳钢，网丝直径: 5. 0mm (浸塑前)。
监狱刺丝滚笼隔离网规格:50mmX100mm,横筋中5.0m+纵筋中5.0mm。
监狱刺丝滚笼隔离网网片固定框:40X30X2.0m热镀锌方钢管。每网片框增加一道方管垂直中称。
监狱刺丝滚笼隔离网连接边耳:30mmX30mmX4.0mm。
监狱刺丝滚笼隔高网v型支架:约90度角,长度300-350m,采用40mX 40mX 2.0m空心方钢，顶部需加防水盖。
监狱刺丝滚笼隔离网v型托网:同钢网片规格，但不少于二道加强折弯。
刀刺圈: BTO- 22型，304不锈钢材质,蕊丝直径2.5mm。刀长22mm,刀宽15mm,厚度0.5mm,刀间距35mm。双螺旋，直径中500mm,密度10圈/米，圈距排列均匀,相邻每圈间距不大于100m。
检测门:约4个，安装位置现场确定。高2000mX宽1200m,边框为方管50mmX 25mX2.0m;表面热镀锌，浸塑(墨绿色)，中间加横撑,挂锁装置。混凝土基座: 400mX 400mmX 500mm,标号C25。
