综合保税区围网设计说明
一、设计依据:
《建筑设计防火规范》(2018版) GB50016-2014(2018版)《铁路工程设计防火规范》 TB10063-2016《铁路房屋建筑设计标准》 Q/CR 9146-2017图集《铁路线路防护栅栏》 通线(2012)8001
国家现行的有关建筑设计的规范规定及标准
二、本工程为海关港口码头综合保税区围网围墙。
三、综合保税区围网混凝土金属立柱金属网片防护围墙:
(一)综合保税区围网技术要求：
1、对于既有铁路改建工程，一般条件下，防护栅栏应采用与新建铁路相同的型式，且应设置在用地界以内0.5m，其设置位置应满足倾倒后不侵入限界及避车要求。
2.钢筋混凝土构件的使用年限按30年设计，金属网片使用年限按15年设计。
3.混凝土工程施工应符合相关要求。
4在土方开挖回填时避开雨季,雨季来临前将开挖回填、弃方的边坡处理完毕。
(二)综合保税区围网技术规格：

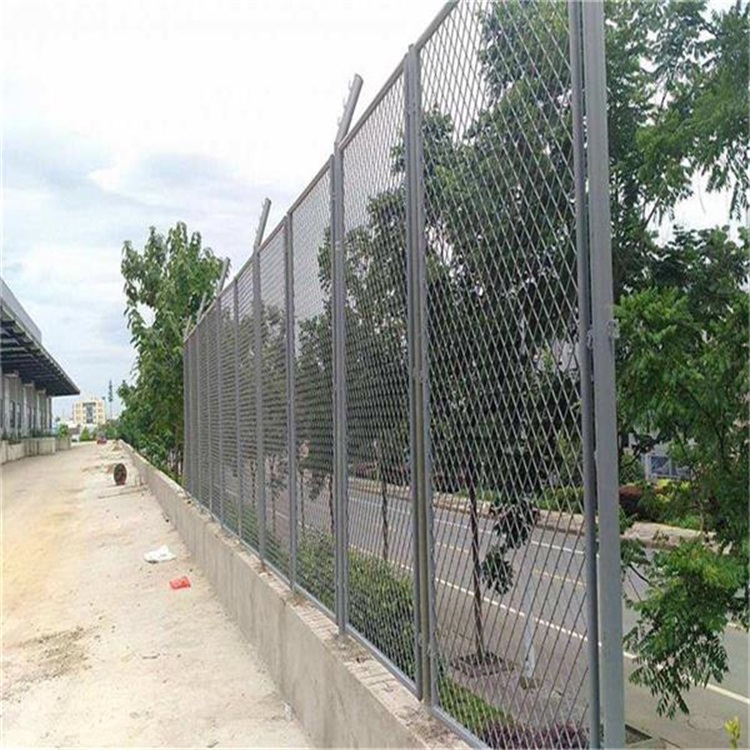

围墙金属立柱金属网片防护栅栏，由钢筋混凝土基座,金属立柱,金属网片及连接部件组成，防护高度不小于3.0m。
1.立柱
立柱采用方钢，高度不低于2.5米,现场安装时用封水材料填充缝隙。
2.金属网
金属网高2.2米，宽1.5米, 网丝直径不小于5mm，网眼见方不大于0.0025㎡。
3.连接板与螺栓
连接板和螺栓均采用Q235钢,并镀锌处理，镀锌量270g/㎡，立柱连接板，网片连接板采用90°折角Q235钢板,厚度4.0mm。
4.基础
立柱基础采用C30混凝土浇筑。其余围墙采用砖砌实体墙。砖砌实体基台砌体采用240厚MU20砼实心块，M10水泥砂浆砌筑，施工质量控制等级为B级。在场地标高以上60mm处砌体墙身做20厚1:2水泥砂浆(加水泥重量5%防水剂)防潮层。围墙基坑应尽量垂直开挖，基坑尺寸应符合设计要求,不得扰动基坑侧的原状土体,对扰动土体应挖除回填,回填士压实系数不小于0.94。埋入立柱时，应严格控制好位量, 定位后，用C30混凝土浇筑, 并保证立柱纵、横向不移动,竖向垂直,待基础混凝土强度达到设计强度70%后方可撤去立柱支撑。
