高铁支架刺丝滚笼参考标准：《铁路线路防护栅栏》[通线(2012)8001]通用参考图
高铁支架刺丝滚笼组成：纵向拉筋+刀刺滚笼+角钢立柱支架及其配件

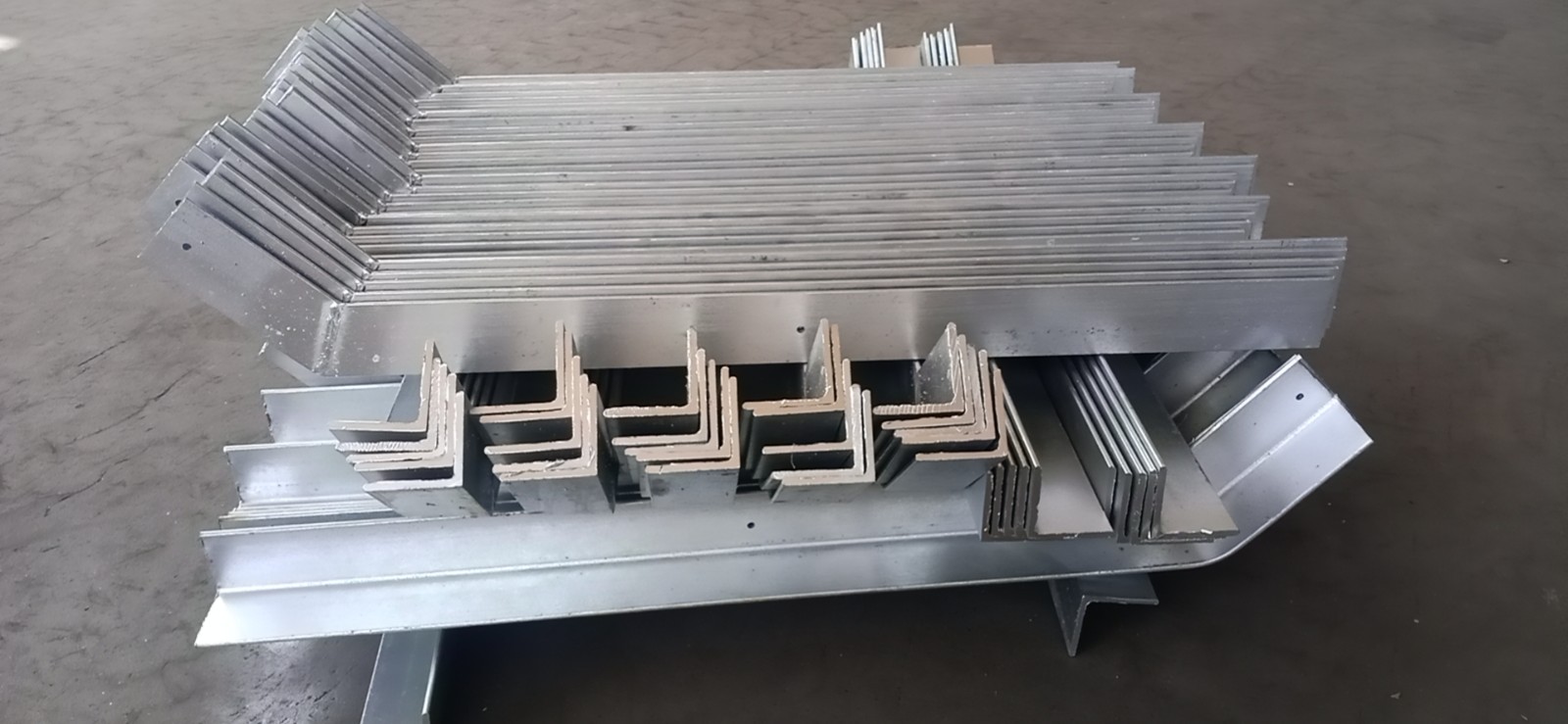

高铁角钢支架规格：
角铁支架采用50*50*4.5mmQ235角铁和宽50mm,壁厚4.5mm，长度分别是：246、428的两块Q235钢板焊接制作，三角铁上部焊接挂钩采用长度30mm的Φ5mm钢筋制作，加密支架采用50*30*2mmQ235矩管（或50*50*4.5mmQ235角铁）制作

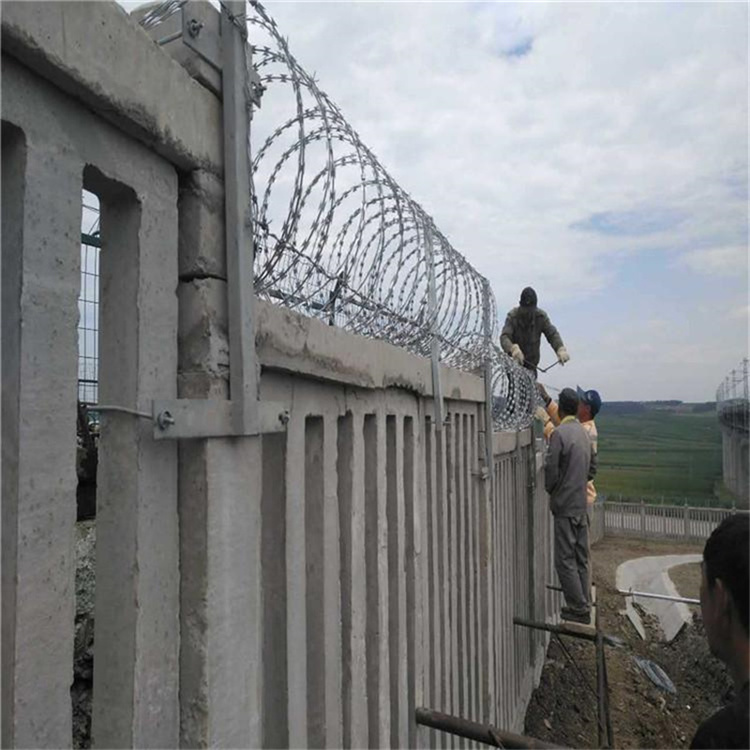

铁路防护栅栏-刺丝滚笼：

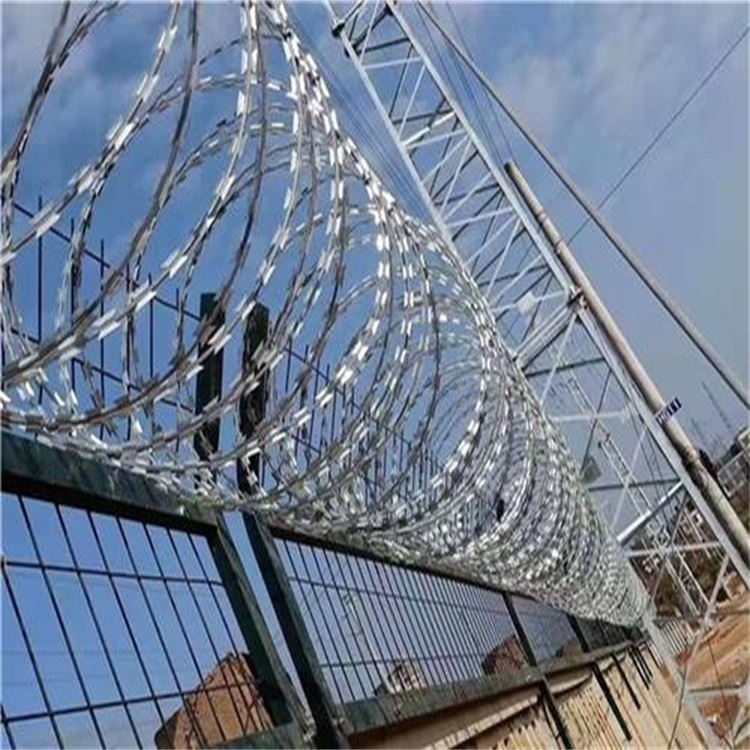

(1)刺丝滚笼采用刀片刺绳绕圈后相邻两圈每隔120度用刺丝连接卡固定，张开后形成蛇腹网状，闭合后刀片刺绳卷径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。
(2)刀片刺绳由冲切钢板采用机械轧在钢丝上成型，刀刺宽度22mm，刀刃垂直间距15mm，刀刺纵向间距34mm，芯丝直径为2.5mm。刀片厚度0.5mm的Q195钢板网冲切制作。芯丝由HPB300 Φ6.5mm高线钢丝冷拔加工。
(3)刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接。纵向拉筋与支架的连接采用Φ2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置，其中跨度进设置与立柱上部，支架与防护栅栏采用支架抱箍连接，对于已经安装金属网片的防护栅栏。刺丝滚笼直接采用Φ2.5mm的冷拔镀锌钢丝或刺丝连接卡扣固定于金属网横片和金属丝上。
(4)刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m.
