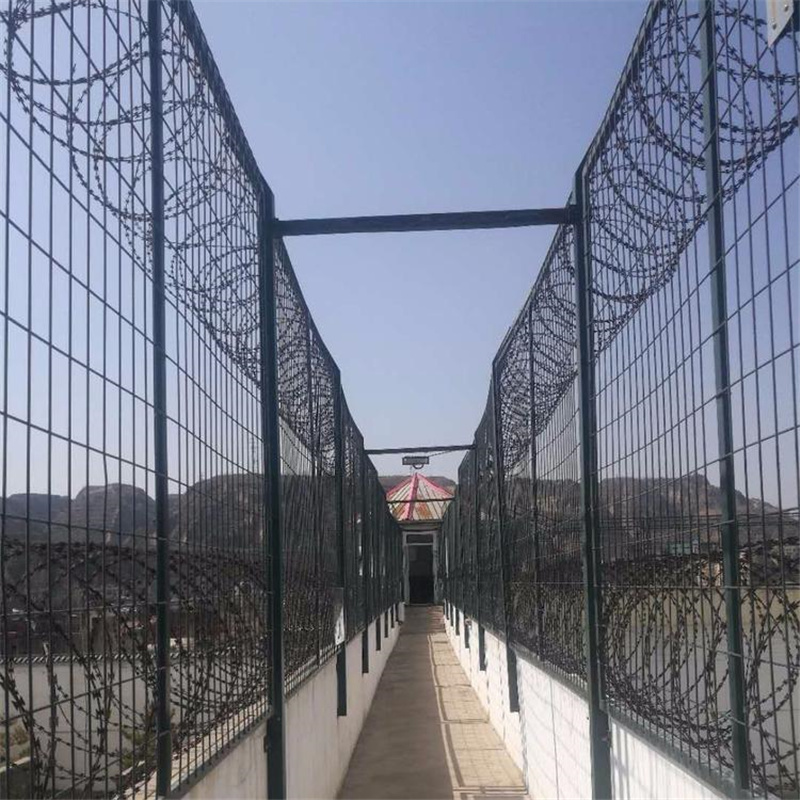

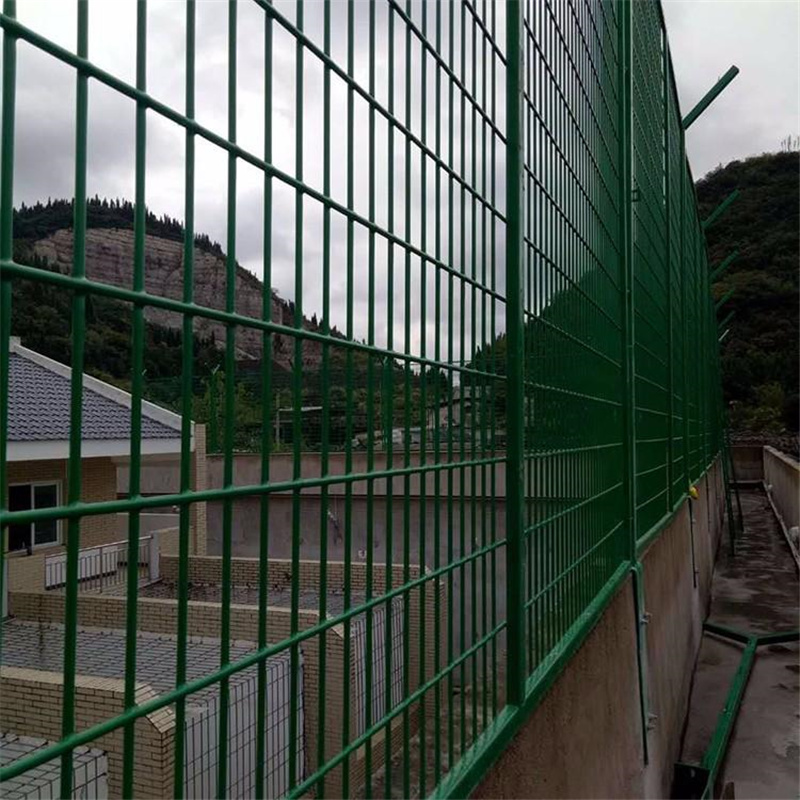

监狱巡逻道钢网墙，监狱通透式防爬网，监狱高围墙顶端钢网墙由钢丝网片、立柱及安装底座法兰盘三部分组成。钢丝网片外部由角钢围成2米长矩形框架，内部焊接钢丝组成一个整体。高围墙顶端建有巡逻道的，钢网墙固定在巡逻道内护墙里侧；立柱为方形，高2.6米(含巡逻道高度)，立柱在巡逻道以上部位与网片通过使用防盗不锈钢螺丝进行穿丝连接，立柱在巡逻道以下部位焊接一个法兰盘和2-3个吊耳固定在巡逻道内护墙里侧，立柱底端深入墙体100mm。高围墙顶端未建巡逻道的，立柱为圆柱形，高2.5米，在围墙顶端架设安装槽，安装槽为厂字形铁片，厚10mm，宽220mm，围墙内、外垂直地面方向400mm(长)×220mm(宽)，安装槽下方使用2个螺栓穿过墙体进行连接，围墙顶部水平方向长度比围墙厚度略小，钢网墙立柱底部焊接220mm×220mm法兰盘通过四根膨胀螺栓穿过安装槽与墙体连接。
1、建有巡逻道的钢网墙网片：2000mm(长)×1300mm(高)(巡逻道内护墙高1.2米为准。内护墙大于或小于1．2米的，内护墙高度加上钢网墙网片高度之和不小于2．5米为准)。
2、无巡逻道的钢网墙网片：2000mm(长)×2500mm(高)
3、网格孔径：50mm x 120mm。
4、网片边框：30mm(宽)×30mm(高)×3 mm(厚)，角钢。
5、建有巡逻道的钢网墙方形立柱规格：50mm x 50mm x 3mm(壁厚)×2600mm(高)+120。”V”字型支架。
6、无巡逻道的钢网墙圆柱形立柱规格：48mm(直径)x 3mm(壁厚)×2500mm(高)+120。‘‘V"字型支架。
7、”V”字型支架：48mm(直径)×3mm(壁厚)×400mm(长)。
8、法兰盘：220mm x 220mm x 15mm(厚)，热镀锌钢板。
