刀刺滚笼执行标准及技术要求
一、执行设计图：铁路工程建设通用参考图《铁路线路防护栅栏》通线（2012）8001
二、刀刺滚笼介绍：

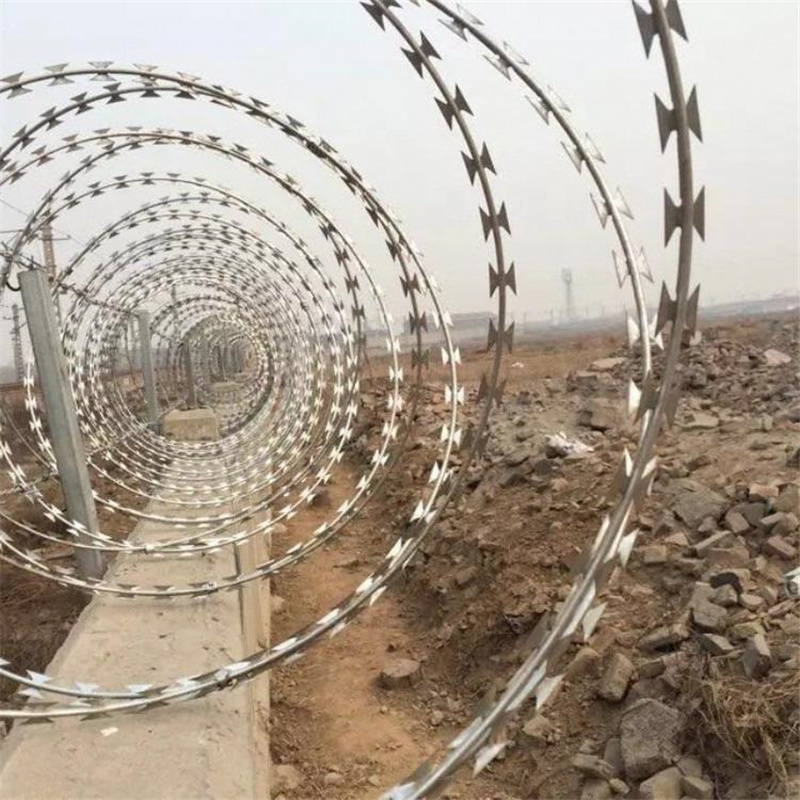

1、刀刺滚笼采用刀片刺绳绕圈后相临两圈每隔120度用刺丝连接卡固定，张开后形成蛇腹状闭合后刀剌绳圈径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。

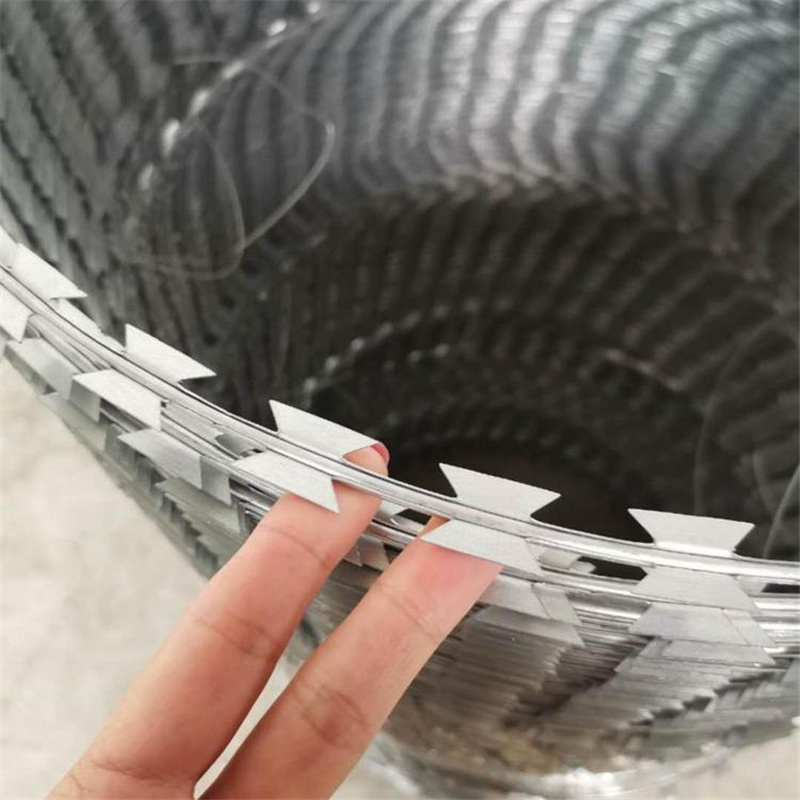

2、刀片刺绳由冲切钢板采用机械压轧在钢丝上成型，刀刺宽度22mm，两刃垂直间距15mm，刀刺纵向间距34mm，芯丝直径为2.5mm。刀片采用厚度0.5mm的Q195钢板冲切制作，芯丝由HPB300φ6.5mm高线钢丝冷拔加工。

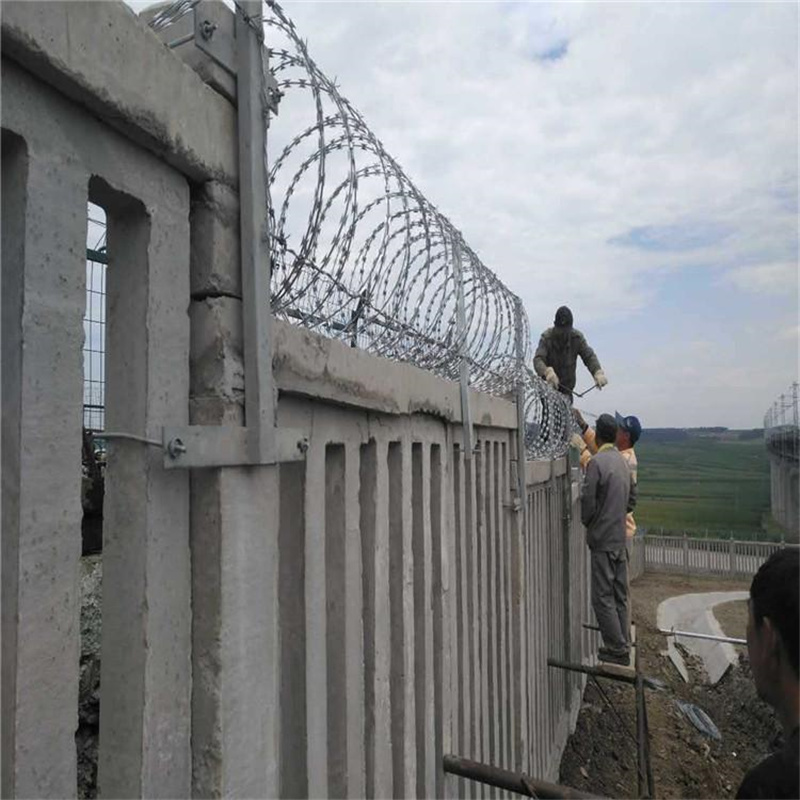

3、刀刺滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接，纵向拉筋与支架的连接采用φ2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置，其它跨度仅设置于立柱上部，支架与防护栅栏采用支架抱箍连接。对于已安装金属网片的防护栅栏，剌丝滚笼直接采用φ2.5mm的冷拔镀锌钢丝或刺网连接卡扣固定于金属网横片和金属丝上。
4、刀刺滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m。
