铁路8001防护栅栏选用设计标准:
1、铁路工程建造通用参看图(铁路线路防护栅栏8001 ) ( 通线( 2012 ) 8001 )、( 桥下防护栅栏8001通线(2012)8002)。
2、金属网片运用年限按15年规划。
铁路防护栅栏8001技术要求:

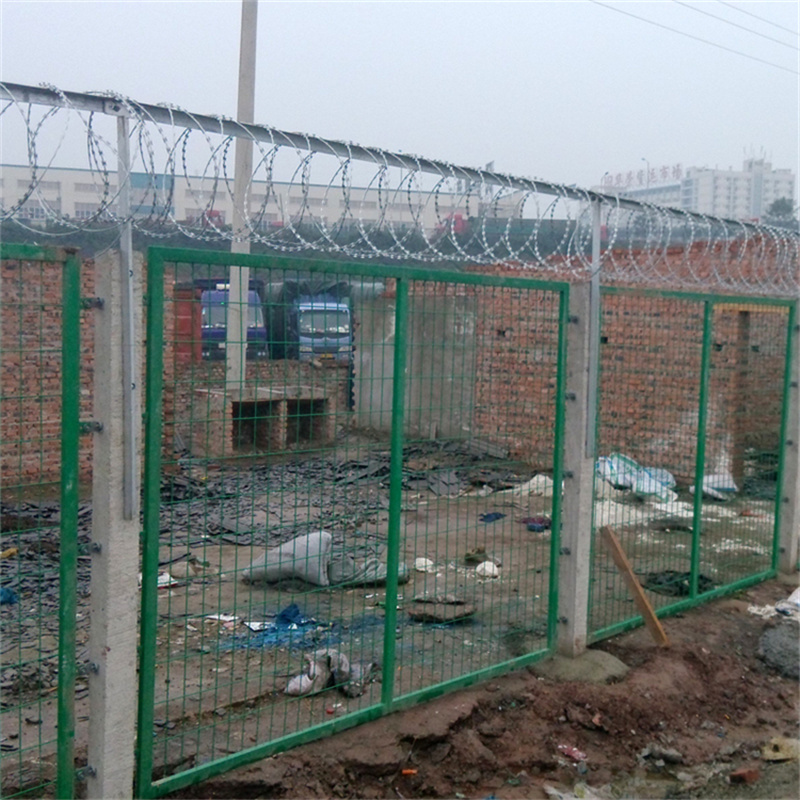

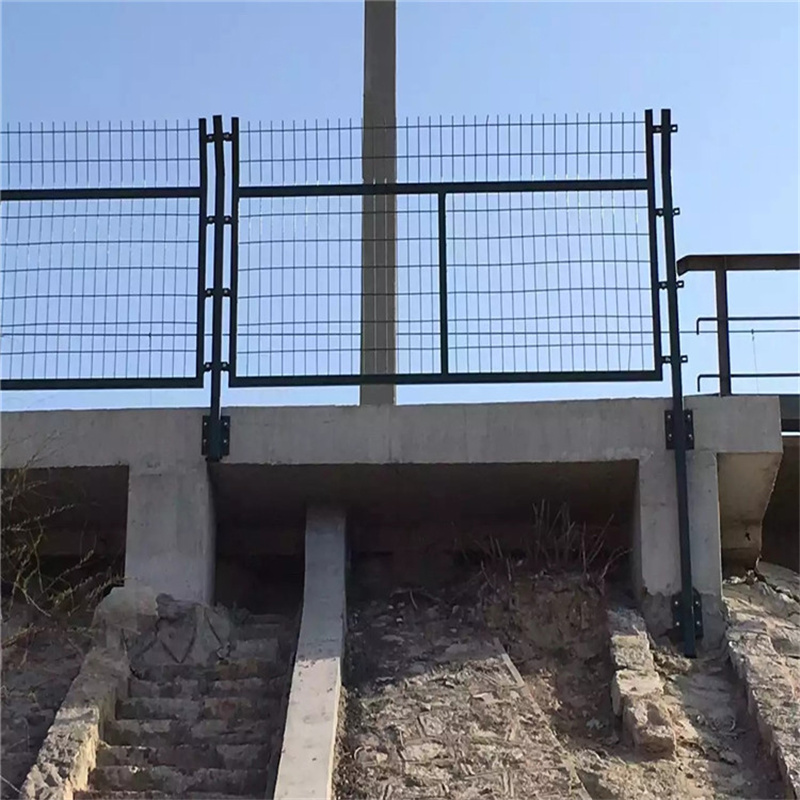

1、钢筋混凝土立柱金属网片防护栅栏8001由立柱、网片及联接部件组成,防护高度1.8m。
2、立桩立柱选用c30钢筋混凝土预制,截面标准120mm*120mm ,高度2.2m。

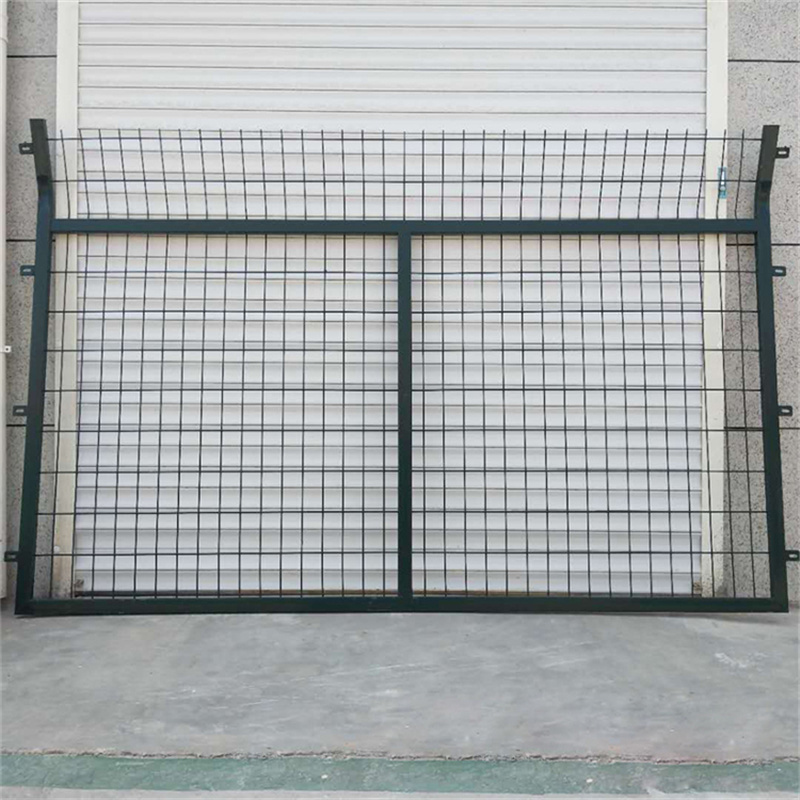

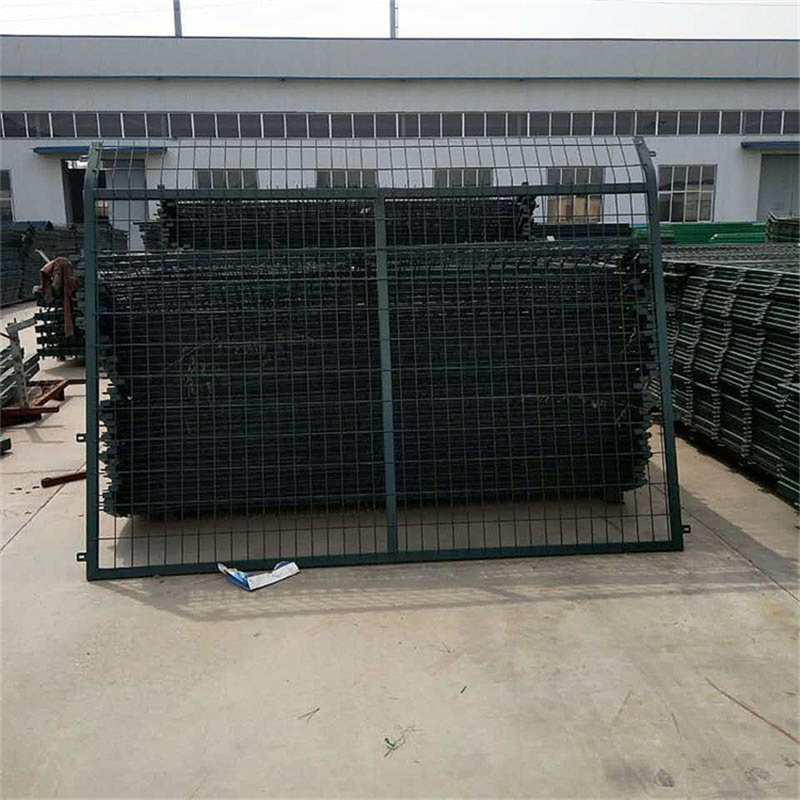

3、金属网片金属网片选用q235矩管边框,标准30mm*50mm ,矩管厚度2.0mm ;内部网丝选用hpb3006.5mm高线钢丝冷拔加工,标准75mm*150mm ( C 4.0mm)，上部向外折角30° ,垂直高度300mm。
4、联接板与螺栓。立柱联接板、网片联接板选用90°折角q235钢板,厚度4.0mm ,依据不同运用方位分a、b、c三种方法。联接板与螺栓均选用q235钢,并镀锌处理,镀锌量270g/m2。联接板的精度要求:长度差错≤1.0mm ,宽度差错≤0.5mm ,厚度差错s0.5mm ,孔眼方位差错≤1.0mm。
5、金属网片及栅栏8001门的网片成形后应整体镀锌并进行热浸塑(或喷塑)处理，镀锌 量270g/m2 ,浸塑厚度0.8mm ~ 1.2mm ,喷塑色彩选用墨绿色。涂层应均匀,色彩-同,表面润滑, 无流柱,滴瘤、粉泡、漏铁等缺点。
