监狱安全隔离刀片刺网的规格型号及工艺要求，这也是监狱中采用的比较主流的规格型号：

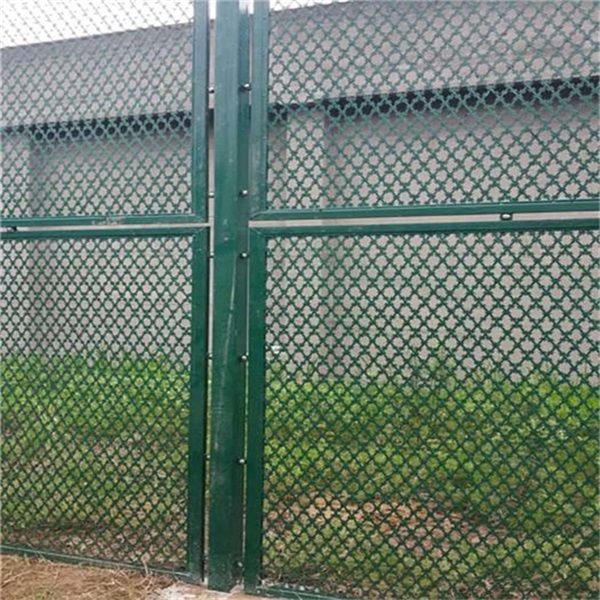

一、安全隔离刀片刺网网片:宽约2500mm*高约2250mm;分上下两层结构，总高约4.5米，上下层之间边耳连接，确保网片不变形。
二、安全隔离刀片刺网网孔及丝径:高纯度合金低碳钢直线型刀刺圈:BTO—22型，蕊丝直径2.5mm。刀长22mm，刀宽15mm，厚度0.5mm，刀间距35mm。规格约:6Omm×120mm，横筋与竖筋夹角60度角或120度角，直线刀片刺网横筋及竖筋与边框夹角互为60度角或120度角﹔横筋中4.Omm+纵筋4.0mm 。
三、刀片刺网隔离网网片固定框:40×20×2.0mm镀锌方钢管。每网片框增加一道方管垂直中称。固定边框与刀片焊接网通过两边方钢焊接连接，刀片焊接网居于固定边框中间线，两连接方钢与刀片焊接网焊接于固定边框中央﹔连接方钢尺寸:15mm×2.5mm。
四、立柱:80mm×8Omm×3.0mm镀锌方钢管，地上高度450mm,地下高度8O0mm(立柱底部需穿孔加横筋固定）。Q235抗拉强度>550N/mm2，使用优质双面镀锌全钢材质，有效地保证隔离网系统的坚固安全。
五、v型支架:约90度角，长度300-350mm，采用60mm×60mm×2.0mm空心方钢，顶部需加防水盖。六、V型托网:同钢网片规格，但不少于二道加强折弯。七、钢网与立柱的连接方式:边耳防盗螺丝贯穿式连接，防盗螺栓@12mm×80mm热镀锌螺栓。

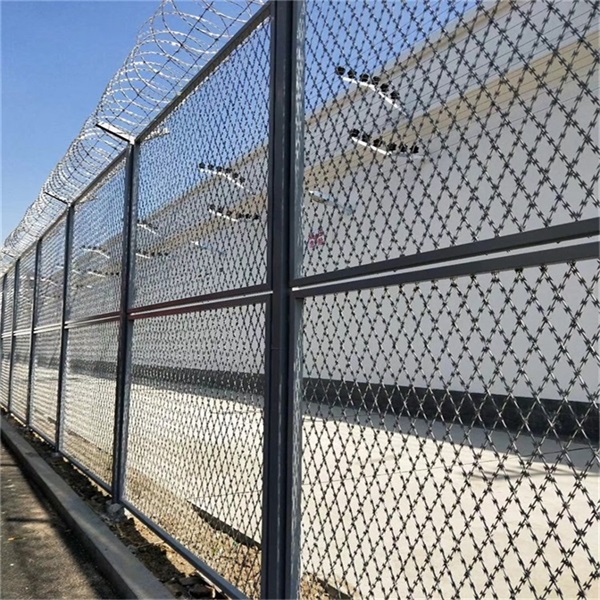

六、顶部刀刺圈:ETO—22型，304不锈钢材质，蕊丝直径2.5mm。刀长22mm，刀宽15mm，厚度0.5mm，刀间距35mm。双螺旋，直径中500mm，密度10圈米，圈距排列均匀，相邻晦圈间距不大于150mm。抗拉强度>1450N/mm，刀型整齐，刀片锋利，排列均匀、致密，连接牢固，防腐能力强，可达到防翻越、防拆卸更高安全防护等级。九、钢丝:Q235抗拉强度≥1450Nmm2，要求采用高纯度的钢材，钢材中硫、磷的含量不超过10.035%。
十、蛇腹型刀刺网与V型托网之间用适量固定卡子或用2-3条直径3.0mm不锈钢丝加固，钢丝穿过v型托〈预留孔）拉直固定。
十一、混凝土基座: 400mm×400mm×500mm，标号C30。
