水利干渠防护网结构设计

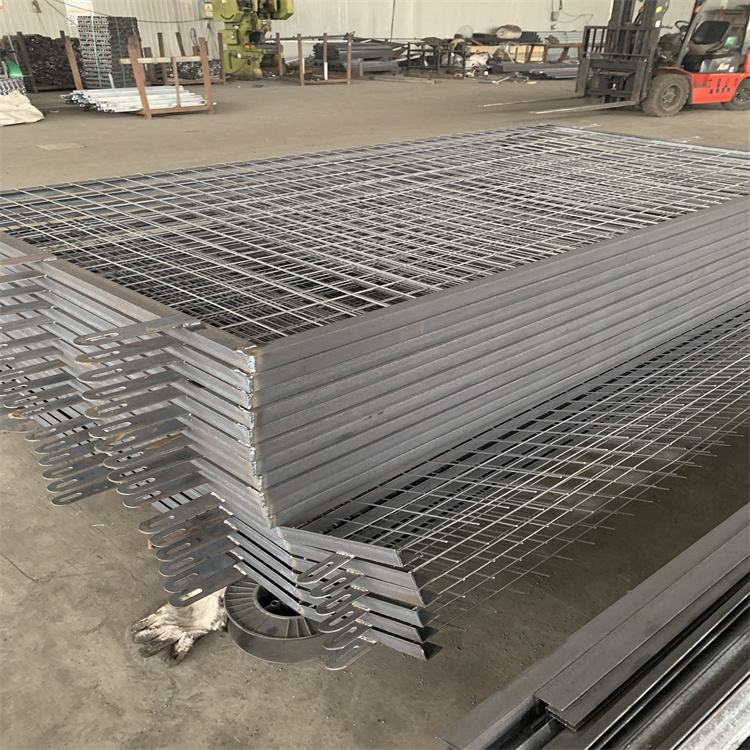

1.网片：采用热镀锌+角钢框架焊接网片，尺寸为1.8m*2m（高*宽）。网孔尺寸为75mm*150mm，丝径为5.0mm，热镀锌后为6mm；边框采用角钢边框，规格为40*40*5，网片底部高出地面0.1m。
2.立柱：采用方柱，规格60*60mm、厚3mm；埋深0.3m，高度2.1m。立柱与网片采用防盗螺栓连接，防盗螺栓表面须做防腐处理，立柱与防盗螺栓材料均为Q235.
3.基础：采用C25现浇混凝土，尺寸为0.4m*0.4m*0.3m（长*宽*高）。
