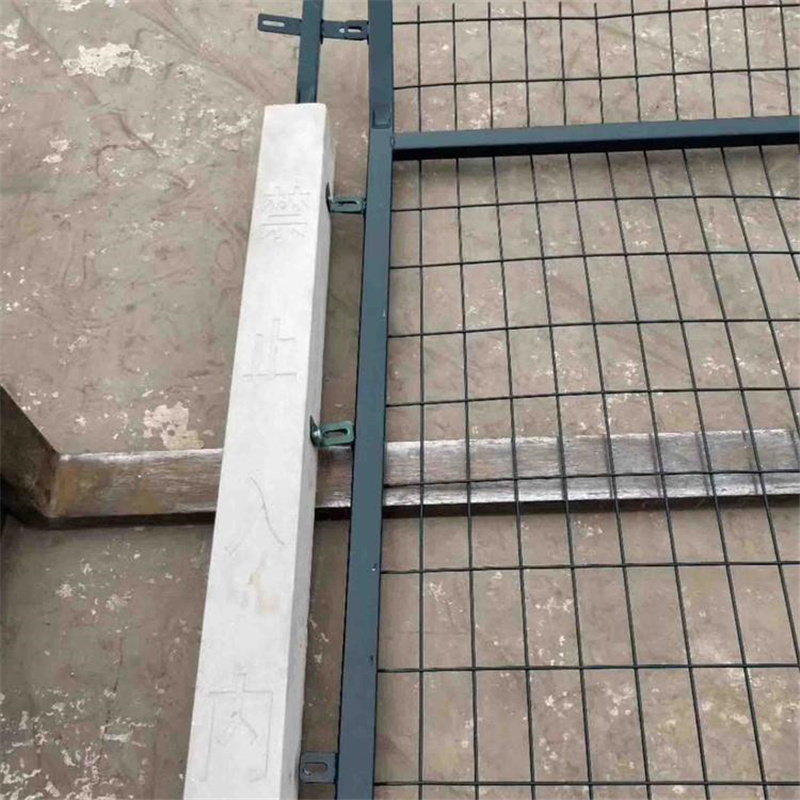

钢筋混凝土立柱金属网防护栅栏由立柱、网片及连接部件组成，防护高度1.8m。
1、立柱：立柱采用C30钢筋混凝土预制，载面尺寸为120mm*120mm，高度2.2m。预制立柱时，于顶部中间位置预留42mm*42mm方孔，深度150mm，现场安装时插入带连接板并封口的Q235方管，并用封水材料填充缝隙，方管规格40mm*40mm，厚度2.5mm。矩管插入端长度150mm，外露部分向外折角30度，垂直高度300mm。在立柱相应位置预留三个φ12mm圆孔，安装时通过螺杆固定两侧连接板。
2、金属网片：金属网片采用Q235矩管边框，规格30mm*50mm，矩管厚度2.0mm；内部网丝采用HPB300φ6.5mm高线钢丝冷拔加工，规格75mm*150mm（φ4.0mm），上部向外折角30度，垂直高度300mm。
3、连接板与螺栓：立柱连接板、网片连接板采用90度折角Q235钢板，厚度4.0mm，根据不同使用位置分A、B、C三种形式。连接板与螺栓均采用Q235钢，并镀锌量270g/m2。
